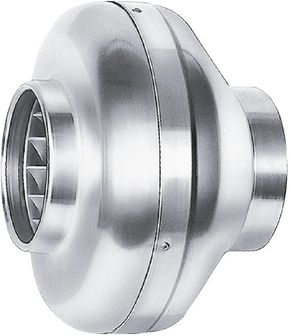

Helios RR 100 C radiale buisventilator, 1-PH 1-PH 230V 50 Hz tweetraps DN 100

Technische gegevens

• Fabrikant: Helios
• Artikelnummer: 05654
• Type: RR 100 C
• Benaming: Radiale buisventilator, 1-PH 1-PH 230V 50 Hz tweetraps DN 100
• EAN: 4010184056546
• Aansluiting DN: 100 mm
• Luchtopbrengst vrijblazend: 220/330 m³/h
• Nominaal toerental: 1655/2530 min-1
• Aantal polen: 2
• Spanning: 230 V , 1 ph , 50 Hz
• Stroom ongeregeld: 0.18/0.27 A
• Nominaal vermogen: 40/62 W
• Beschermingsgraad IP: 44
• Kastafstraling: 41 dB(A) op 1 m
• Gewicht: 2,90 kg
• Regelbaarheid: Trafo / Elektrisch
• Isolatieklasse: F

Helios – ventilatietechniek uit het Zwarte Woud

Helios Ventilatoren werd in 1923 in Schwenningen opgericht en ontwikkelt en produceert zijn ventilatiesystemen tot op heden op het hoofdkantoor in Villingen-Schwenningen. Op een bedrijfsterrein van circa 100.000 m² ontstaan kleine ruimte- en plafondventilatoren, buis-, kanaal-, box- en dakventilatoren, ventilatietoestellen met warmteterugwinning voor woningen en utiliteitsbouw, evenals oplossingen voor rookgasafvoer, garageventilatie en explosiegevaarlijke omgevingen.

Energie-efficiënt en bekroond

Helios zet in op energiebesparende EC-technologie en efficiënte warmtewisselaars. Voor de technologie en het design van haar apparaten ontving de onderneming de afgelopen jaren talrijke onderscheidingen, waaronder de iF Design Award, de German Design Award en de Plus X Award. Kwaliteits- en milieumanagement zijn gecertificeerd volgens ISO 9001 en ISO 14001.

Betrouwbaar leverbaar

Volgens opgave van de fabrikant wordt circa 98% van alle serieproducten uit voorraad geleverd; Helios-ventilatietechniek wordt in meer dan 60 landen toegepast.

Helios bij raleo

Bij raleo vindt u Helios-ventilatoren, ventilatietoestellen en toebehoren met origineel artikelnummer, technische gegevens, maatschets, cataloguspagina, aansluitschema evenals montage- en bedieningsvoorschriften.

• Fabrikant: Helios
• Artikelnummer: 05654
• Type: RR 100 C
• Benaming: Radiale buisventilator, 1-PH 1-PH 230V 50 Hz tweetraps DN 100
• EAN: 4010184056546
• Aansluiting DN: 100 mm
• Luchtopbrengst vrijblazend: 220/330 m³/h
• Nominaal toerental: 1655/2530 min-1
• Aantal polen: 2
• Spanning: 230 V , 1 ph , 50 Hz
• Stroom ongeregeld: 0.18/0.27 A
• Nominaal vermogen: 40/62 W
• Beschermingsgraad IP: 44
• Kastafstraling: 41 dB(A) op 1 m

• DN 100–315
• tot 1.260 m³/h
• IP 44
• Traforegelbaar

Radiale buisventilatoren voor buizen DN 100–315

Helios RR 100 C radiale buisventilator, 1-PH 1-PH 230V 50 Hz tweetraps DN 100

Helios RR – radiale buisventilator van plaatstaal, DN 100–315, tot 1.260 m³/h, traforegelbaar

De Helios RR is een radiale buisventilator die direct in een ronde ventilatiebuis wordt geplaatst. Hij is ontworpen voor kleine en middelgrote luchthoeveelheden bij hoge weerstanden, bijvoorbeeld bij lange buizenstelsels of meerdere hulpstukken. De behuizing bestaat uit verzinkt plaatstaal, de aansluitstompen zijn afgestemd op standaard buizen DN 100 tot DN 315.

De radiale waaier met achterwaarts gekromde schoepen zit direct op een wisselstroom-buitenlopermotor en is hiermee gezamenlijk uitgebalanceerd. Afhankelijk van het type zijn de ventilatoren één- of tweetraps en verplaatsen ze vrijblazend 250 tot 1.260 m³/h.

De serie Helios RR is verkrijgbaar in 10 uitvoeringen, die verschillen in aansluiting DN en vrijblazend luchtdebiet. Dit artikel: 100 mm, 220/330 m³/h.

Helios RR – voordelen op een rij

• Druksterk: De radiale waaier is ontworpen om kleine en middelgrote luchthoeveelheden tegen hoge weerstanden te verplaatsen.
• Robuuste stalen behuizing: Verzinkt plaatstaal met ronde aansluitstukken passend op standaardbuizen.
• Toerental regelbaar: Via spanningsverlaging via trafo of elektronisch kan het vermogen worden aangepast.
• Motorbeveiliging: ingebouwde thermocontacten bewaken de motor, de kogellagers zijn afgedicht en duurgesmeerd.
• Inbouw in het buistraject: De ventilator wordt direct tussen twee buissecties geplaatst.

Typische toepassingsgebieden

• Afvoerlucht uit badkamers, wc's en keukens via leidingen
• Ventilatiesystemen met lange of vertakte leidingnetten
• Bedrijfs- en kantoorruimtes
• Leidingnetten met hoog drukverlies

Eigenschappen volgens fabrikant

• Radiale buisventilator met 2 vermogensstanden voor directe montage in het buizensysteem.
• Voor het verplaatsen van middelgrote en kleine luchtvolumes tegen hoge weerstanden.
• Behuizing van verzinkt plaatstaal met ronde aansluitstukken afgestemd op standaardbuizen.
• Radiale waaier met achterwaarts gekromde schoepen van kunststof.
• Direct op de motor geperst en als eenheid dynamisch uitgebalanceerd.
• Geluidsarm, hoog rendement.
• Eenfasige wisselstroom-buitenlopermotor gesloten bouwwijze, onderhoudsvrij, ingebouwde thermocontacten, afgedichte, geluidsarme kogellagers met langdurige smering. Capaciteitsregeling: via elektronische regelaar of meertrapstransformator of tweetrapsbedrijf met type DS 2/2 (toebehoren, art.nr.: 1267).

Helios RR: alle uitvoeringen vergeleken

• Type | Art.-nr. | Aansluiting DN | Luchtopbrengst vrijblazend
• RR 100 A | 05653 | 100 mm | 250 m³/h
• RR 100 C | 05654 | 100 mm | 220/330 m³/h
• RR 125 C | 05655 | 125 mm | 310/480 m³/h
• RR 160 B | 05656 | 160 mm | 370/530 m³/h
• RR 160 C | 05657 | 160 mm | 610/870 m³/h
• RR 200 A | 05658 | 200 mm | 960/760 m³/h
• RR 200 B | 05659 | 200 mm | 980 m³/h
• RR 250 A | 05652 | 250 mm | 740/950 m³/h
• RR 250 C | 05660 | 250 mm | 970 m³/h
• RR 315 | 05920 | 315 mm | 1260 m³/h

Veelgestelde vragen over Helios RR

Welke nominale diameters zijn er bij de RR?

De serie dekt DN 100, 125, 160, 200, 250 en 315 af, deels met meerdere vermogensvarianten per nominale wijdte (A, B, C).

Hoe wordt het toerental van de RR geregeld?

Door spanningsverlaging, bijvoorbeeld met een transformator-regelapparaat, of elektronisch.

Welke gegevens heeft de kleinste RR?

De RR 100 A verplaatst vrijblazend 250 m³/h, bereikt tot 340 Pa en neemt ongeveer 41 W op.
