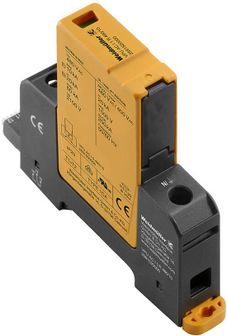

Weidmüller VPU AC I 1 R 480/10 Overspanningsafleider

• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, met afstandmeldcontact, eenfasig, TN
• Diepte: 91 mm
• Hoogte: 104,5 mm
• Breedte: 18 mm
• Nettogewicht: 206 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Omgevingstemperatuur (bedrijf), max.: 85 °C
• Nominale spanning UN: 400 V
• MCOV (L/N-PE): 480 V
• SCCR: 200 kA
• In: 20 kA
• Categorie: SPD TYPE 1CA
• Omgevingstemperatuur (bedrijf), min.: -40 °C
• MODE: L-G
• VPR (L-PE): 1.500 V
• Striplengte: 8 mm
• Leidingaansluitdoorsnede, massief, max.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, min.: 0,14 mm²
• Uitvoering: Overspanningsbeveiliging
  met telecommunicatiecontact
• Bouwvorm: Installatiebehuizing; 1 TE
  Insta IP20
• Brandbaarheidsclassificatie volgens UL 94: V-0
• Inbouwhoogte: ≤ 4000 m
• Kleur: oranje
  zwart
• Optische functie-indicatie: groen = ok, rood = afleider defect, vervangen
• Draagrail: TS 35
• Vervuilingsgraad: 2
• Overspanningscategorie: IV
• Lekstroom Imax (8/20µs) Ader-PE: 50 kA
• Afleidstroom In (8/20µs) ader-PE: 20 kA
• Vereistenklasse volgens EN 61643-11: T1
  T2
• Vereistenklasse volgens IEC 61643-11: Type I
  Type II
• Reactietijd / terugvaltijd: ≤ 25 ns
• Bliksemteststroom Iimp(10/350 µs) (L-PE): 10 kA
• Energetische coördinatie (≤10 m): Type I
  Type II
  Type III
• Volgstroomonderbrekingsvermogen Ifi: Technisch niet aanwezig
• Frequentiebereik, max.: 60 Hz
• Frequentiebereik, min.: 50 Hz
• Hoogste continue spanning, Uc (AC): 480 V
• Geïntegreerde voorzekering: Nee
• Kortsluitvastheid ISCCR: 50 kA
• Lekstroom bij Un: 0,6 mA
• Meldcontact: 250 V 1A 1CO
• Nominale spanning (AC): 400 V
• Netvorm: Enkelfasig
  TN
• Netspanning: 400 V / 690 V
• Aantal polen: 1
• Beschermingsniveau Up bij IN (L/N-PE): ≤ 2,1 kV
• Tijdelijke overspanning - TOV: 762 V
• Striplengte: 18 mm
• Leeraansluittechniek: Schroefaansluiting
• Striplengte nominale aansluiting: 18 mm
• Aandraaimoment, min.: 3 Nm
• Aanhaalmoment, max.: 4,5 Nm
• Klembereik, nominale aansluiting: 16 mm²
• Klembereik, min.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, min.: 1,5 mm²
• Leidingaansluitdoorsnede, massief, max.: 35 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 1,5 mm²
• Leiterdoorsnede, fijndradig, max.: 25 mm²
• Aansluitdoorsnede geleider, meeraderig, min.: 1,5 mm²
• Leiterdoorsnede, meerdradig, max.: 35 mm²
• Aantal polen: 1
• Kleur: oranje
  zwart
• Opmerkingen: Alleen voor IT-netsystemen waarbij de massa op de distributietransformator verbonden is met de massa aan klantzijde (RE=RA in afbeelding 44.A1 van IEC 60634-4-44:2018).

• Fabrikant: Weidmüller
• Artikelnummer: 2591520000
• Aantal polen: 1
• Uitvoering: Overspanningsafleider, laagspanning, overspanningsbeveiliging, met afstandmeldcontact, eenfasig, TN
• Diepte: 91 mm
• Hoogte: 104,5 mm
• Breedte: 18 mm
• Nettogewicht: 206 g
• Opslagtemperatuur: 40 °C...85 °C
• Bedrijfstemperatuur: 40 °C...85 °C
• Vochtigheid: 5...95 % rel. vochtigheid
• Omgevingstemperatuur (bedrijf), max.: 85 °C
• Nominale spanning UN: 400 V
• MCOV (L/N-PE): 480 V
• SCCR: 200 kA

Optische statusweergave & melding op afstand

10 kA – VARITECTOR PU AC I voor 480 V AC-toepassingen

De aanvullende modules zijn ontworpen als overspanningsbeveiligingsapparaten voor AC-netwerken met een nominale spanning van 400 V AC. De insteekbare afleiders zijn volgens IEC/EN 61643-11 energetisch gecoördineerde type I, II en III afleiders. Tot 315 A is geen voorzekering nodig. Voor de verschillende nettypes zijn toepassingsspecifieke productconfiguraties beschikbaar.

• Comfortabele installatie en onderhoud dankzij insteekbare modules
• Geen voorzekering tot 315 A noodzakelijk
• Beschikbaar voor de nettypes TN, TN-C, TN-C-S en TN-S

Bliksem- en overspanningsbeveiliging in energiesystemen

TYP I Bliksem- en overspanningsbeveiliging

Toekomstbestendige bescherming

Met VARITECTOR PU AC bieden wij een uitgebreid portfolio van bliksem- en overspanningsbeveiligingscomponenten voor de betrouwbare bescherming van energiesystemen en -installaties in de gebouw-, industrie- en procestoepassing. De krachtige type I bliksemstroomafleiders zijn beschikbaar voor de 35 mm DIN-rail, 40 mm- en 60 mm verzamelrailsystemen.

Uw voordelen op een blik

• Meer vermogen voor uw toepassing. Afhankelijk van de netvorm waarvoor de bliksembeveiliging nodig is, zijn 1- tot 4-polige overspanningsbeveiligingsmodules en 1+1 en 3+1 uitvoeringen beschikbaar.
• Compleet en aantrekkelijk productassortiment. Type I bliksem- en overspanningsbeveiligingsproducten zijn beschikbaar voor de netspanningen 230 V/400 V, 400 V/690 V en 950 V.
• Wereldwijd inzetbaar productassortiment. De afleiders zijn getest volgens IEC/EN 61643-11 en kunnen worden geïnstalleerd in installaties volgens IEC/EN 61643-12 of DIN EN 62305-4.
