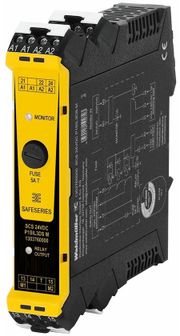

Weidmüller SCS 24VDC P1SIL3DS M Veiligheidsrelais

• Uitvoering: SAFESERIES, veiligheidsrelais, 24 V DC ± 20%, 35 mA, max. schakelstroom, interne zekering : 5 A (zie Derating), SIL 3, EN 61508:2010
• Diepte: 114,1 mm
• Hoogte: 117,3 mm
• Breedte: 22,5 mm
• Nettogewicht: 200 g
• Opslagtemperatuur: 40 °C...85 °C
• Omgevingstemperatuur: 25 °C…50 °C
• Vochtigheid: 40 °C / 93 % rel. vochtigheid, geen condensatie
• Aansluitaanduiding (veiligheidscircuit): A1
  A2
• Nominale stuurspanning: 24 V DC ± 20%
• Stroomverbruik: 42 mA
• gegarandeerd stroomverbruik bij 24 V DC -10 %: 35 mA
• Inschakelstroom: <250 mA / <5 ms
• Statusweergave: LED geel
• Beveiligingsschakeling: Bescherming tegen ompoling
  Vrijloopdiode
• Nominale stuurspanning: 24 V UC…230 V UC ±10 %
• Stroomverbruik: 23 mA @ 24 V DC
  4,4 mA @ 230 V AC
• Statusweergave: LED geel
• Beveiligingsschakeling: Gelijkrichter
• Aansluitbenaming (veiligheidsuitgang): 13
  14
  15
• Uitvoering contact: 1 x spanningsloos om veilig te zijn (maakcontact)
• Contactbasismateriaal: AgNi 0,15 flash verguld
• max. toegestane schakelspanning: 250 V AC / 30 V DC
• max. toelaatbare schakelstroom: 5 A
• max. schakelstroom, interne zekering: 5 A (zie Derating)
• max. schakelstroom, externe zekering: 5 A (zie Derating)
• max. schakelvermogen: 1250 VA
• interne zekering: 5 A traag
• Externe voorzekering: 5 A traag
• Kortsluitvast: Nee
• Inschakeltijd: typ. 7 ms
• Uitschakeltijd: typ. 14 ms
• min. schakelvermogen: 10 mA @ 12 V
• Uitvoering contact: Wisselaar
• Contactbasismateriaal: AgNi 5µm Au
• max. toegestane schakelspanning: 24 V DC
• max. toelaatbare schakelstroom: 30 mA
• Inschakeltijd: typ. 17 ms
• Kortsluitvast: Nee
• min. schakelvermogen: 1 mA @ 1 V
• Apparaattype: A
• Tproof: 12 a
• Hardware Fouttolerantie (HFT): 2
• Veiligheidscategorie: SIL 3
• Veiligheidsnorm: EN 61508:2010
• Inbouwhoogte: ≤ 2000 m
  boven N.N.
• Draagrail: TS 35
• Kleur: zwart
  geel
• Weerstand tegen schadelijk gas volgens EN 60068-2-60: Ja (alleen art.nr.: 1304040000)
• Nominale spanning: 300 V
• Vervuilingsgraad: 2
• Overspanningscategorie: III
• Kruipweg en luchtweg stuurzijde - belastingzijde: ≥ 5,5 mm
• Doorslagvastheid stuurzijde - belastingzijde: 4 kVeff / 1 min
• Doorslagvastheid naar de draagrail: 4 kVeff / 1 Min.
• Steekspanning: 6 kV (1,2/50 µs)
• Leeraansluittechniek: Schroefaansluiting
• Striplengte nominale aansluiting: 8 mm
• Aandraaimoment, min.: 0,4 Nm
• Aanhaalmoment, max.: 0,6 Nm
• Klembereik, nominale aansluiting: 1,5 mm²
• Klembereik, min.: 0,13 mm²
• Aansluitdoorsnede geleider AWG, min.: AWG 26
• Leiter aansluitdoorsnede AWG, max.: AWG 12
• Leidingaansluitdoorsnede, massief, min.: 0,2 mm²
• Leidingaansluitdoorsnede, massief, max.: 2,5 mm²
• Leidersaansluitdoorsnede, fijndradig, min.: 0,2 mm²
• Leiterdoorsnede, fijndradig, max.: 2,5 mm²
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, min.: 0,2 mm²
• Aderaansluitdoorsnede, fijndradig AEH met kunststofkraag DIN 46228/4, max.: 2,5 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), min.: 0,2 mm²
• Aderaansluitdoorsnede, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
• Bladmaat: Gr. PH0

• Fabrikant: Weidmüller
• Artikelnummer: 1303760000
• Leeraansluittechniek: Schroefaansluiting
• Uitvoering: SAFESERIES, veiligheidsrelais, 24 V DC ± 20%, 35 mA, max. schakelstroom, interne zekering : 5 A (zie Derating), SIL 3, EN 61508:2010
• Diepte: 114,1 mm
• Hoogte: 117,3 mm
• Breedte: 22,5 mm
• Nettogewicht: 200 g
• Opslagtemperatuur: 40 °C...85 °C
• Omgevingstemperatuur: 25 °C…50 °C
• Vochtigheid: 40 °C / 93 % rel. vochtigheid, geen condensatie
• Aansluitaanduiding (veiligheidscircuit): A1
  A2
• Nominale stuurspanning: 24 V DC ± 20%
• Stroomverbruik: 42 mA
• gegarandeerd stroomverbruik bij 24 V DC -10 %: 35 mA

Met monitoring

• Variant met bewakingscircuit
• Door TÜV gecertificeerd met „Approved Safety Function‟
• cULus gecertificeerd
• Multispanningsingang (24 - 230 VUC) in het bewakingscircuit
• Beschikbaar met G3 laklaag volgens EN 60068-2-60
• Van buiten toegankelijke zekering

SIL3 Relais De-Energized to Safe

De veiligheidsrelais van onze SAFESERIES worden gebruikt in gebieden die een functioneel veilige uitschakeling vereisen. De module voldoet aan de eisen voor SIL3 volgens EN 61508.

Uw voordelen

• Varianten met en zonder bewakingscircuit
• Door TÜV gecertificeerd met „Approved Safety Function‟
• cULus gecertificeerd
• Multispanningsingang (24 - 230 VUC) in het bewakingscircuit
• Beschikbaar met G3 laklaag volgens EN 60068-2-60
• Van buiten toegankelijke zekering

SAFESERIES

Veiligheidsrelais tot SIL3 volgens EN 61508

Voor toepassingen in procesautomatisering

Of het nu gaat om de branderbesturing, de veilige noodstop of bijvoorbeeld op het gebied van pompbesturingen – onze veiligheidsrelais garanderen veilige toestanden en overtuigen daarbij met belangrijke details. Een betere integratie in DCS-systemen vindt plaats door een ingangsfilter dat de SIL-kring immuun maakt voor testimpulsen, zoals die gebruikelijk zijn bij DCS-systemen. Profiteer bovendien van eenvoudig onderhoud: De van buitenaf toegankelijke zekering kan comfortabel worden vervangen. En de status van het veiligheids- en het bewakingsapparaat leest u af van een display direct op het apparaat. Alle apparaten zijn geaccrediteerd door de certificering van de internationaal erkende TÜV-NORD-groep – voor veilige procesapplicaties wereldwijd.
