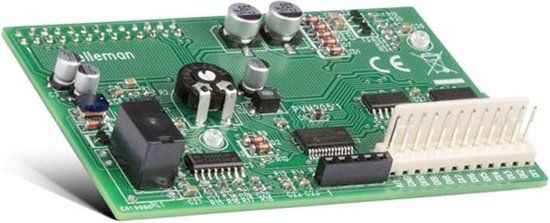

Whadda Oscilloscoop en Logic Analyzer Shield voor Raspberry Pi

Heb je een Raspberry Pi? Met dit shield krijgt u een digitale geheugenoscilloscoop! Alle standaard eigenschappen van de oscilloscoop zijn aanwezig en de broncode wordt meegeleverd zodat je eigen applicaties kunt ontwikkelen. Als bonus beschik je ook over een 10-kanaals logic analyzer, een handig instrument om digitale signalen te meten.

Specificaties:
Kleur: groen
Geslacht: unisex
Materiaal: kunststof
Afmetingen: 56 x 56 x 17 mm (L x B x H)
Compatibel met: Raspberry Pi

Technische specificaties (oscilloscoop):
Max. bemonsteringsfrequentie: 1MS/s
Bandbreedte van de ingangsversterker: 200kHz (-3dB)
Metingen tot: 100kHz
Ingangsimpedantie: 100kohm // 20pF
Max. ingangsspanning: 30Vp (AC + DC)
Ingangskoppeling: AC+DC
AD-resolutie: 8 bits
Opnamelengte: 800 monsters
Bedrijfsmodi: Run, Single
Instelbare triggerniveau: in 254 stappen
Tijdbasisbereik: in 15 steppen, 5µs/divisie tot 200ms/divisie
Bereik ingangsgevoeligheids: in 6 stappen, 100 mV/divisie tot 5 V/divisie
Ingangsgevoeligheid: 3mV-displayresolutie
Weergave van de signaalmarkers voor tijd en spanning: ja
Frequentieweergave: ja (via markeringen)

Technische specificaties (logic analyzer):
Aantal kanalen: 10
Opnamelengte: 10x800 monsters
Max. bemonsteringsfrequentie: 1MS/s
Max. ingangsspanning: 5VDC
