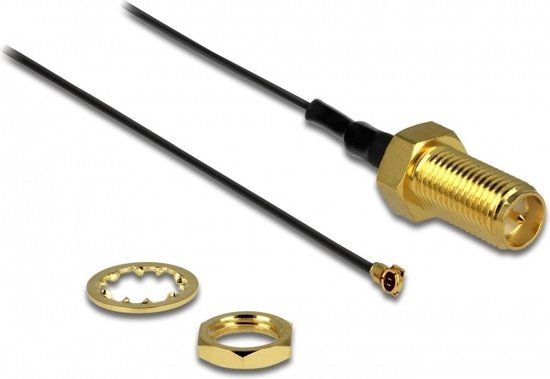

Delock MHF 4 (v) - RP-SMA kabel - Micro Coax - 0.35 meter - Zwart - Kabels

MHF 4 (v) - RP-SMA (v) kabel - Micro Coax (0,81 mm) - 50 OhmGebruik deze adapter om een antenne met RP-SMA connector te verbinden met een (portable) apparaat met een MHF 4 / MHF 4L antenne aansluiting.Kenmerken:

• 50 Ohm impedantie
• Micro Coax (0,81 mm) kabel
• geschikt voor (paneel)inbouw (incl. ring en moer)
• koperen geleider
• afgeschermde kabel
• vergulde contacten

MHF connectorMHF connectoren, ook wel bekend als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC of UMCC connectoren, zijn kleine 50 Ohm RF-connectoren voor hoge frequenties (tot 6 GHz). Deze connectoren zijn ontwikkeld door de Hirose Electric Group, I-PEX en anderen. MHF connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops, smartphones, tablets en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is.

Verschillende soorten MHF connectoren:

• MHF I / MHF 1: hoogte = 2,5 mm / kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm of 1,37 mm
• MHF II / MHF 2: hoogte = 2,0 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
• MHF III / MHF 3: hoogte = 1,5 mm / kabel: Micro Coax 0,81 mm of 1,13 mm
• MHF IV / MHF 4: hoogte = 1,2 mm / kabel: Micro Coax 0,81 mm
• MHF IV L / MHF 4L: hoogte = 1,4 mm / kabel: Micro Coax 1,13 mm of 1,37 mm

MHF I (MHF1) connector

De MHF I connector heeft een hoogte van 2,5 mm. De MHF I connector is compatibel met:

• Hirose U.FL plug U.FL-LP-040
• Hirose U.FL plug U.FL-LP-068
• Hirose U.FL plug U.FL-LP-066
• Hirose U.FL plug U.FL-LP-088
• Sunridge MCBG plug MCBG#68
• Sunridge MCBG plug MCBG#59
• I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz)

MHF II (MHF2) connector

De MHF II connector heeft een hoogte van 2 mm. De MHF II connector is compatibel met:

• Hirose U.FL plug U.FL-LP(V)-040
• Sunridge MCBG2 plug MCBG2#68
• I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz)

MHF III (MHF3) connector

De MHF III connector heeft een hoogte van 1,5 mm. De MHF III connector is compatibel met:

• Hirose W.FL plug W.FL-LP-040
• Sunridge MCD plug MCD#60 / MCD#68
• I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz)
• I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz)

MHF IV (MHF4 / MHF 4L) connector

De MHF 4 connector heeft een hoogte van 1,2 mm (MHF 4) of 1,4 mm (MHF 4L). De MHF 4 connector is compatibel met:

• Murata HSC plug MHXP32
• I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz)

SMA connectorDe SMA connector is een schroefbare compacte coaxiale RF connector ontwikkeld in de jaren 60 met een impedantie van 50 Ohm. Omgekeerde polariteit SMA connectorenNaast standaard SMA connectoren zijn er ook omgekeerde polariteit SMA connectoren (Reverse Polarity SMA). Dit is een variatie van de SMA connector waarbij de binnenste pin van geslacht wisselt. SMA connectoren zijn niet compatibel met RP-SMA connectoren, maar er zijn adapters verkrijgbaar die deze convertering kunnen realiseren. Een (RP-)SMA aansluiting is ook vaak te vinden op Wi-Fi (modem)routers met afneembare antenne.

In totaal zijn er 4 soorten SMA connectoren:

• SMA mannelijk (pin aan binnenzijde, schroefdraad zit aan de binnenzijde)
• SMA vrouwelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de buitenzijde)
• RP-SMA mannelijk (pin-ingang aan binnenzijde, schroefdraad zit aan de binnenzijde)
• RP-SMA vrouwelijk (pin aan binnenzijde, schroefdraad zit aan de buitenzijde)
