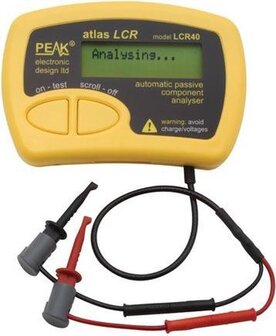

AUTOMATISCHE ANALYZER VOOR PASSIEVE COMPONENTEN

Kenmerken

• Automatische identificatie van componenten
• Automatische selectie van meetfrequentie (DC, 1kHz, 15kHz en 200kHz)
• Vertraagde of onmiddellijke analyse (voor handenvrije werking)
• Automatische uitschakeling
• Probe en meetkabelcompensatie
• Verwisselbare probes
• Automatische bereikinstelling
• 1% basisnauwkeurigheid voor elektrische weerstanden
• 1.5% basisnauwkeurigheid voor inductiespoelen en condensatoren

Specificaties

• Specification Summary at 20°C (68°F) unless otherwise specified
• Weerstand:
  • Bereik (weerstand): 1Ohm ~ 2MOhm
  • Resolutie: 0.3Ohm
  • nauwkeurigheid (weerstand): ±1.0%±1.2Ohm
• Capaciteit:
  • Bereik (capaciteit): 0.5pF ~ 10000µF
  • Resolution (capacitance): 0.2pF
  • Nauwkeurigheid (capaciteit): ±1.5%±1.0pF
• Inductie:
  • Bereik (inductie): 1µH ~ 10H
  • Resolution (inductance): 0.4µH
  • Nauwkeurigheid (inductie): ±1.5%±1.6µH
• Piekspanning bij open schakeling (VOC): -1.05V ~ +1.05V
• Piekstroom bij kortsluiting (ISC): -3.25mA ~ +3.25mA
• Nauwkeurigheid meetbereik: -1.5% ~ +1.5%
• Zuiverheid van de sinus: -60dB 3rd harmonic
• Werktemperatuur: 10°C ~ 40°C (50F ~ 104F)
• Batterijspanning: 8.5V ~ 13V
• Gewicht per product (nett): 0.098kg (3.5oz)
• Afmetingen per product : 103 x 70 x 20 mm (4.1" x 2.8" x 0.8")
